Настройка CAPsMAN, 5GHz и 2GHz, гостевого и рабочего SSID

Задача:

  1. Настроить сеть 2GHz и 5GHz
  2. Настроить гостевую и сеть предприятия с разными SSID
  3. Создать распространяемую конфигурацию на контроллере CAPsMAN

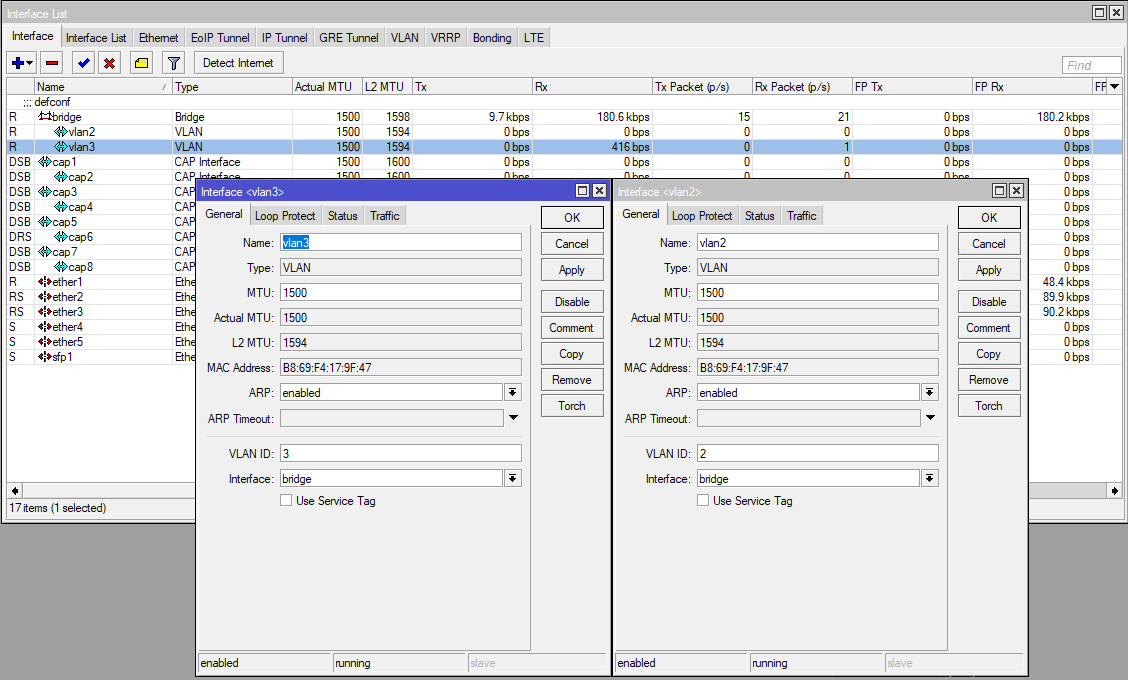

Добавление VLAN

VLAN2 будет иметь тег 2, а VLAN3, соответственно, 3

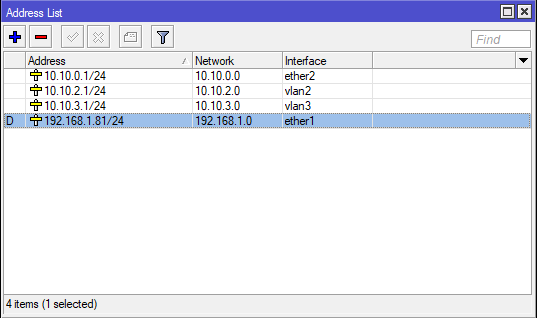

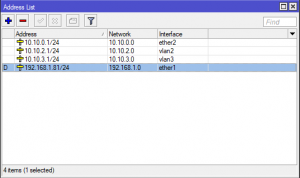

Добавляем IP адреса на интерфейсы

В моем случае на VLAN2 повешен IP 10.10.2.1/24 на VLAN3 10.10.3.1/24

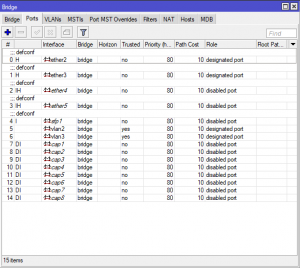

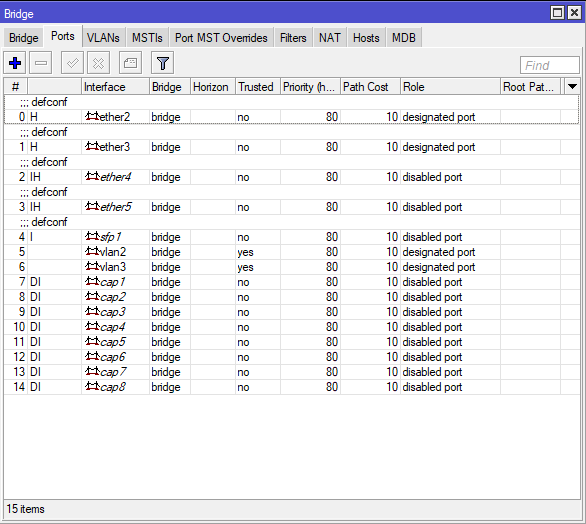

На UpLink IP выдается автоматически. Сеть 10.10.0.0/24 – выбрана в качестве сети управления. После чего добавляем созданные VLAN в bridge

Настройка CAPsMAN

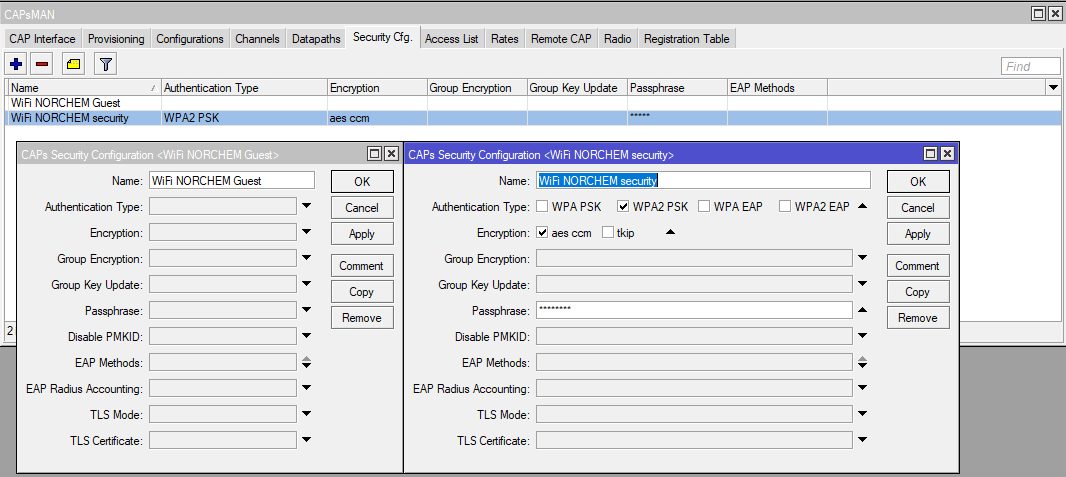

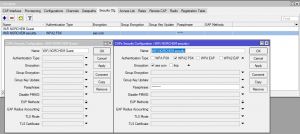

Настройка профиля безопасности

Настройку начнем с создания профиля безопасности. Для гостевого SSID, в данном примере, для подключения к сети пароль не используется

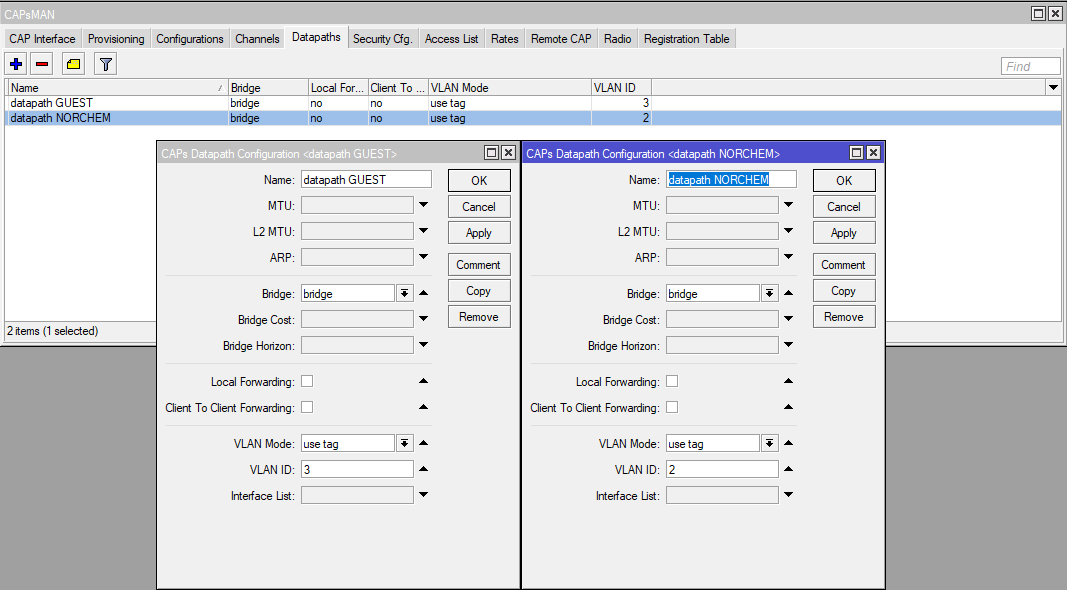

Настройка Datapath

Данная вкладка отвечает за прохождение трафика. Я подключил точки к контроллеру, поэтому не использую Local Forwarding, т.е. весть трафик идет через контроллер

Указывает, какой тэг будет использоваться для каждого из направлений

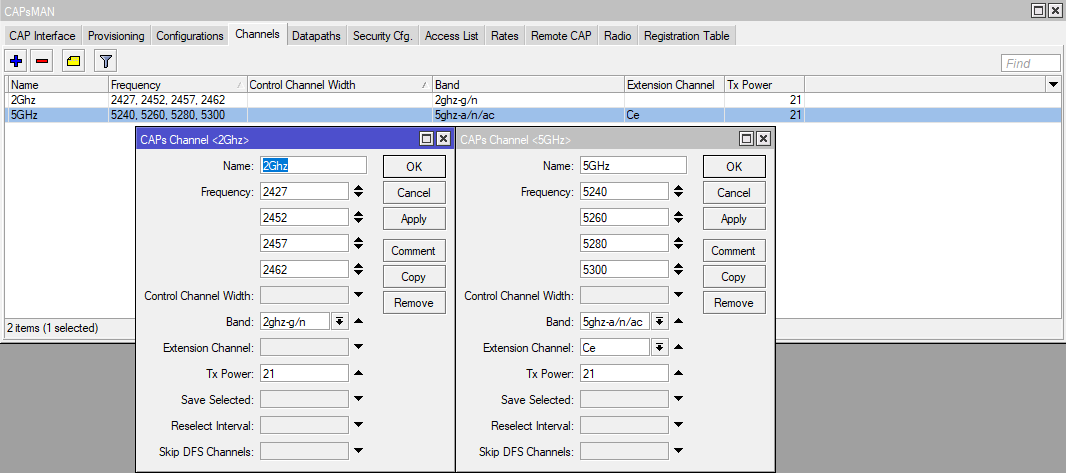

Настройка каналов, частоты и мощности

Создание конфигурации

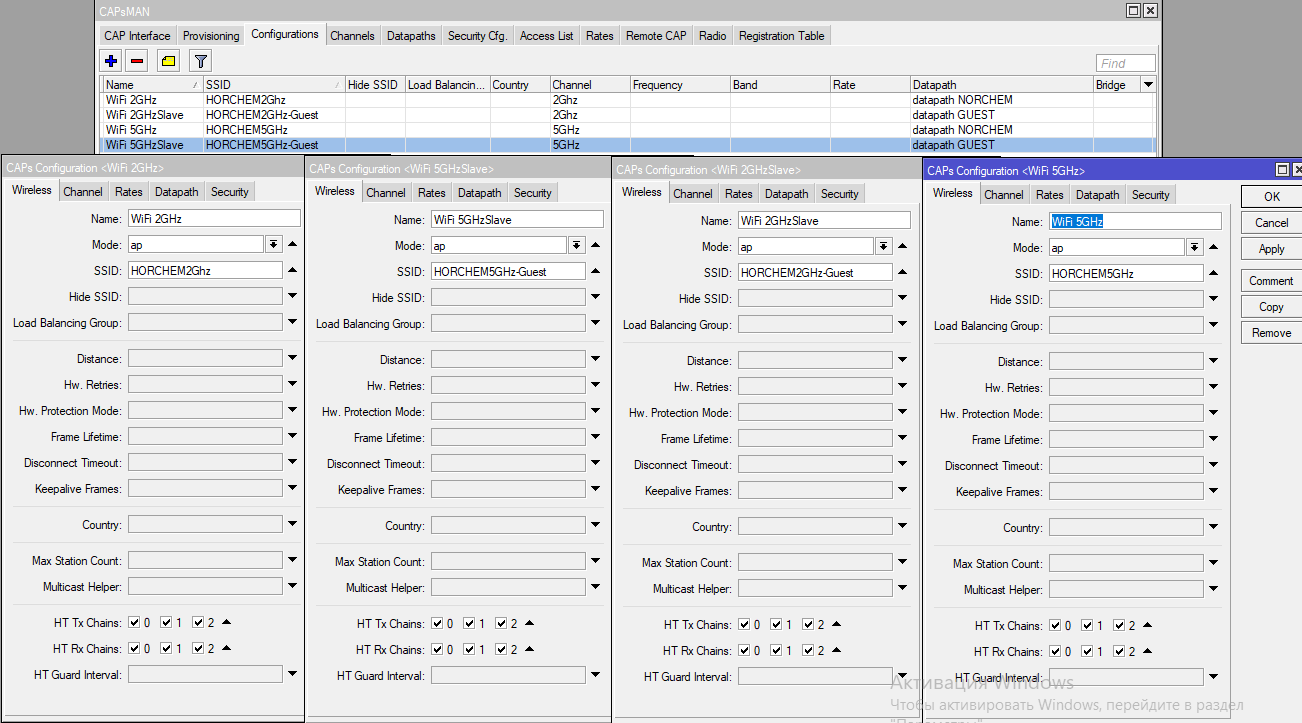

Wireless

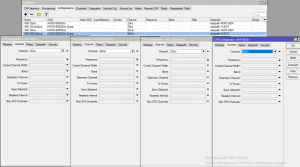

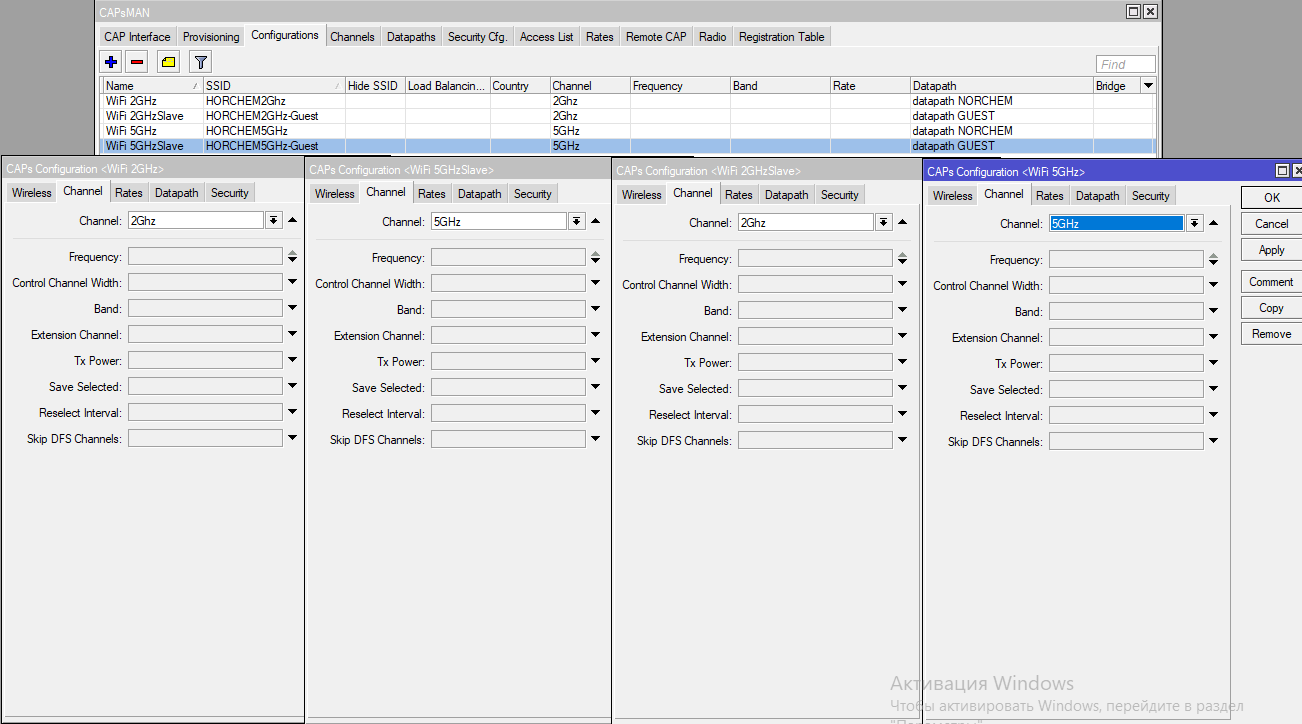

Channel

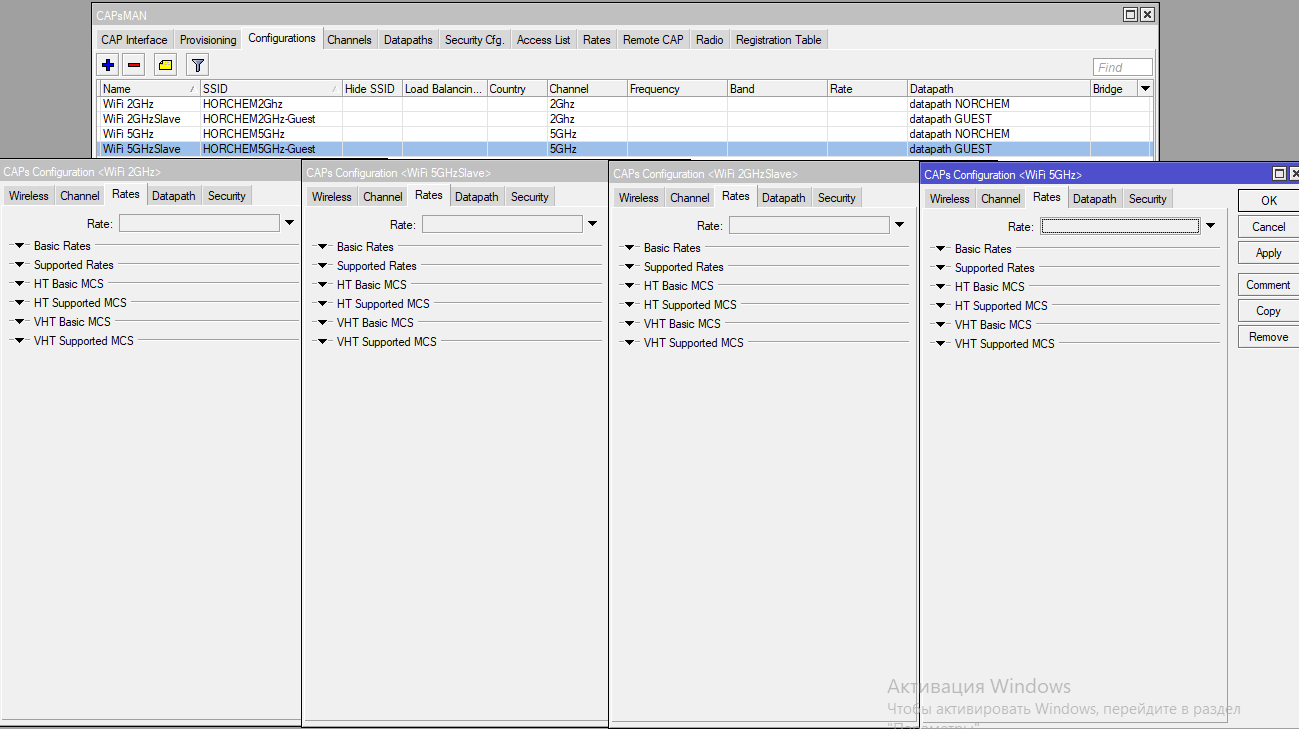

Rates

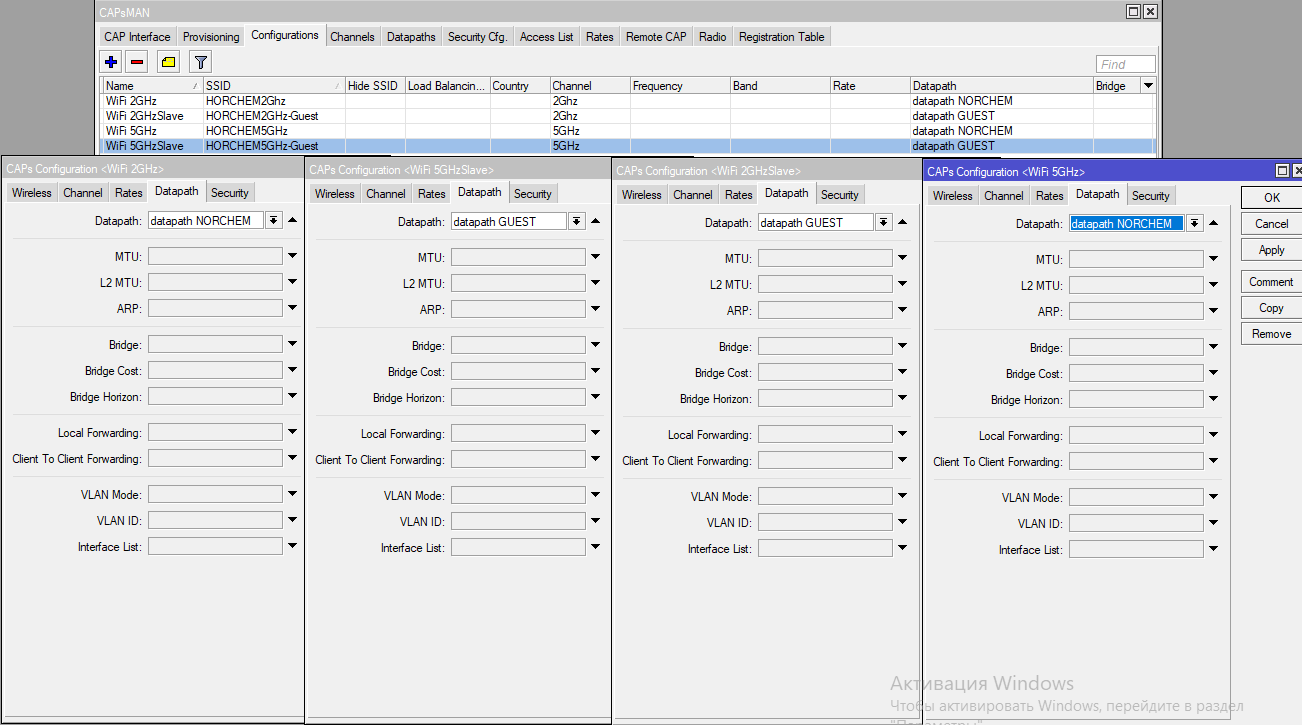

Datapath

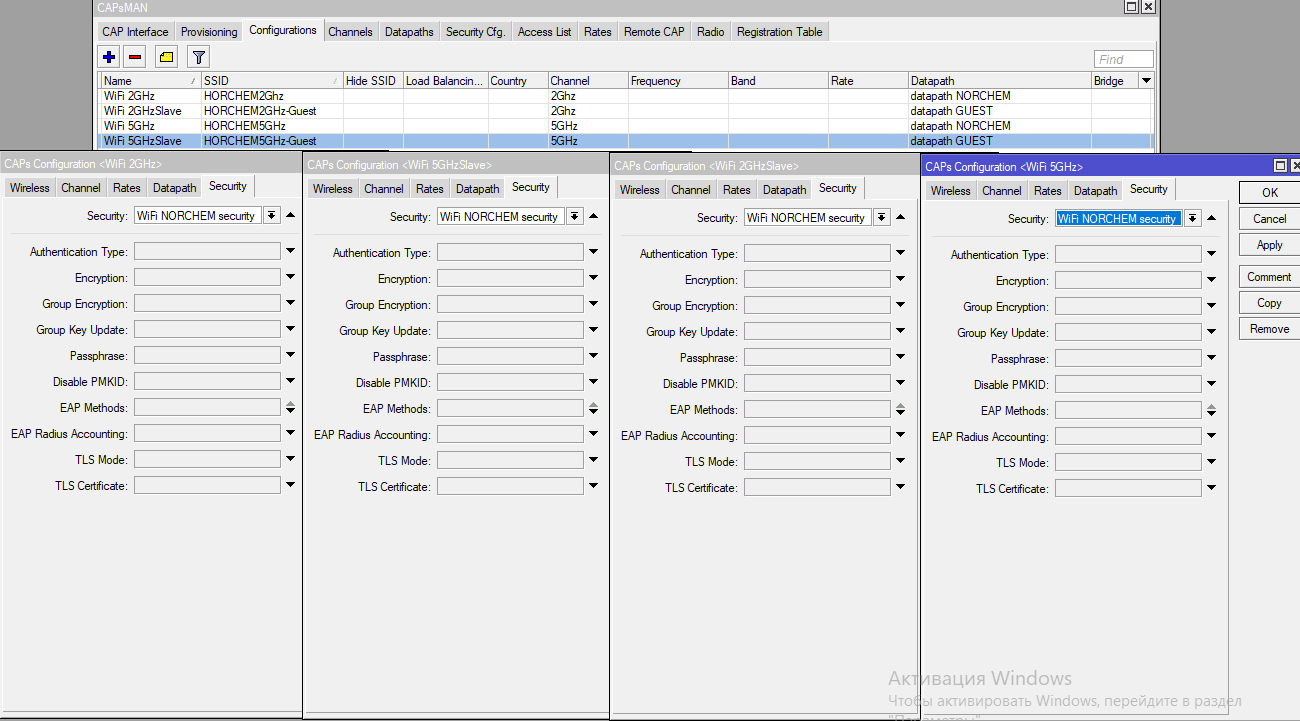

Security

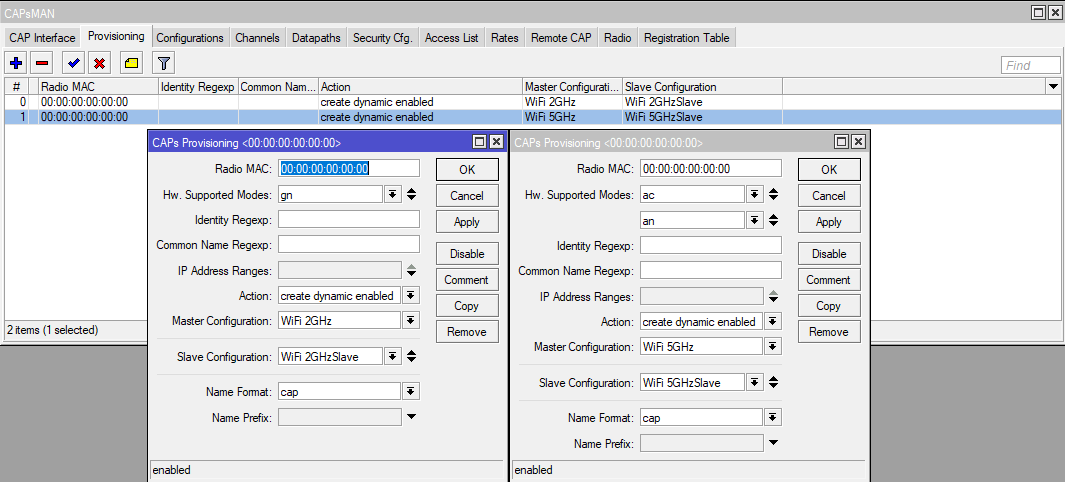

Распространение конфигурации на устройства

В качестве Slave могут быть указаны и другие конфигурации. Т.е. количество SSID практически не ограничено. Важно соблюдать частоты и выбранные распространяемые конфигурации.

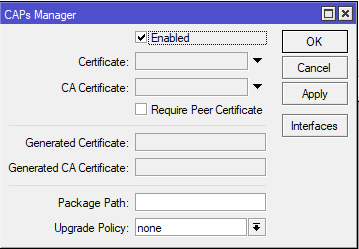

Включение функции Manager

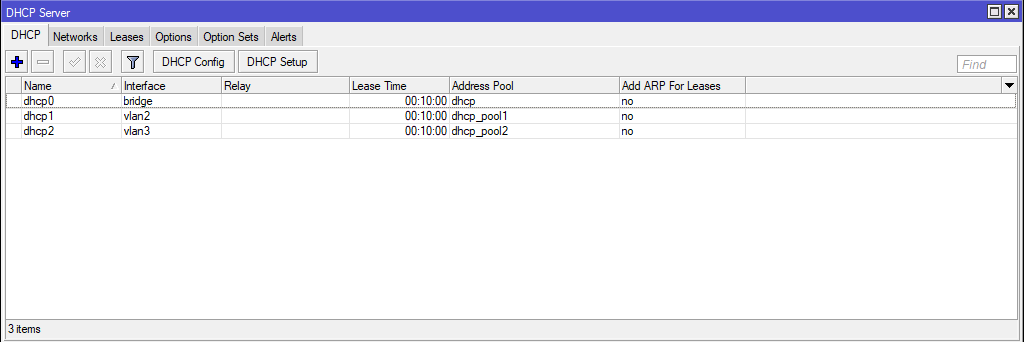

Настройка DHCP

Особо расписывать не буду, так как через DHCP setup все настраиваться легко. Главное правильно выбрать интерфейс, на который мы добавляем настройку. Т.е. для сети управления bridge, для сети пользователей vlan2 и для гостевой vlan3

На этом настройка контроллера завершена

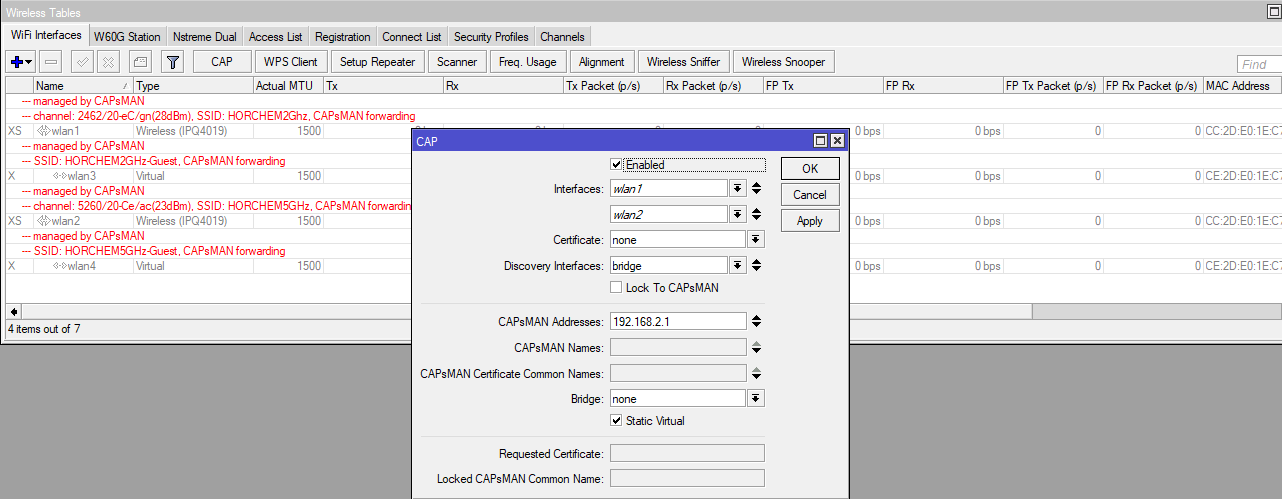

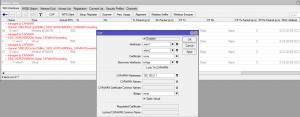

Настройка точек доступа
