FreePBX Cisco phone

Подключение телефонов Cisco к FreePBX. Ранее был описан процесс подключения по протоколу SCCP Manager на FreePBX 14 Причина по которой я перешел на протокол SIP следующая – односторонняя слышимость при вызовах через транзитную АТС, а так же ошибка Rejecting device: Device Unknown На данный момент не работает FBL (уведомление о занятости линии) Возможно необходим патч, который работает только при подключении телефонов по UDP. Но обо всем по порядку…

Задача:

Подключить телефоны Cisco по протоколу SIP к серверу PBX под управлением FreePBX

Дано:

Телефон – CP-7942G и CP-7965G с панелями расширений 7916

PBX – FreePBX asterisk 14.7.5

Версия прошивки – SIP42.9-4-2SR2-2S и SIP45.9-4-2SR1-1S с русской локализацией 8.4.3.1000

TFPT server – Tftpd64

Решение:

Перепрошивка телефонов

Для того, что бы перепрошить телефон можно сбросить телефон полностью (HARD RESET) или удалением конфигурации (SOFT RESET). Процедура сброса следующая:

  1.  Отключаем питание и подаем вновь
  2. При включении зажимаем кнопку и держим до тех пор, пока индикация линий с левой стороны табло не начнет попеременно мигать
  3. Набираем последовательно 123456789*0# для SOFT сброса и 3491672850*# для HARD

Для того, что бы телефон успешно нашел прошивку, нам необходим DHCP и TFTP сервер. Тут нам поможет Tftpd64

Запуск Tftpd64

Тут ни чего сложного и нового нет

Переходим во вкладку «DHCP». Заполняем следующие поля:

  • «DHCP pool start address» — адрес, с которого начнется раздача IP-адресов DHCP-сервером. В моем случаем это 192.168.88.100;
  • «Size of pool» — ставим 1;
  • «Def. router (Opt 3)» — IP-адрес который на сетевой;
  • «Mask (Opt 1)» — маска как на сетевой;
  • «Additional Option» — в первом окошке ставим 66 (для некоторых моделей 150), во втором окошке ставим как на сетевой;
  • «Bind DHCP to this address» — выбираем IP-который на сетевой.

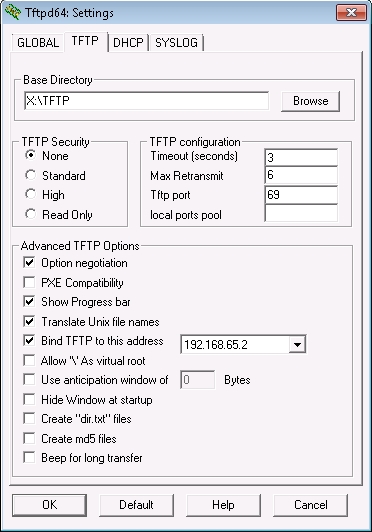

Настройка TFTP

Указываем директорию, в которой будут лежать файлы прошивки, файл настроек и русификации.

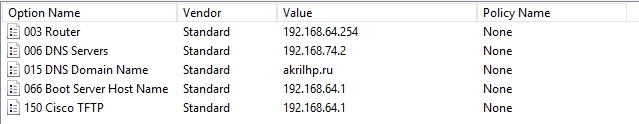

Настройка DHCP на сервере Windows

Файлы конфигураций

Файл конфигурации носит имя SEP50060473131E.cnf.xml, т.е. SEP и далее мак адрес устройства. Если в файле есть какая то ошибка, то скорее всего регистрации на PBX будет неудачной.

SEP50060473131E.cnf.xml

В данном файле необходимо поменять следующие параметры – PasswordPBX, 323, 192.168.64.1 – пароль, номер, IP адрес PBX

Настройка FreePBX

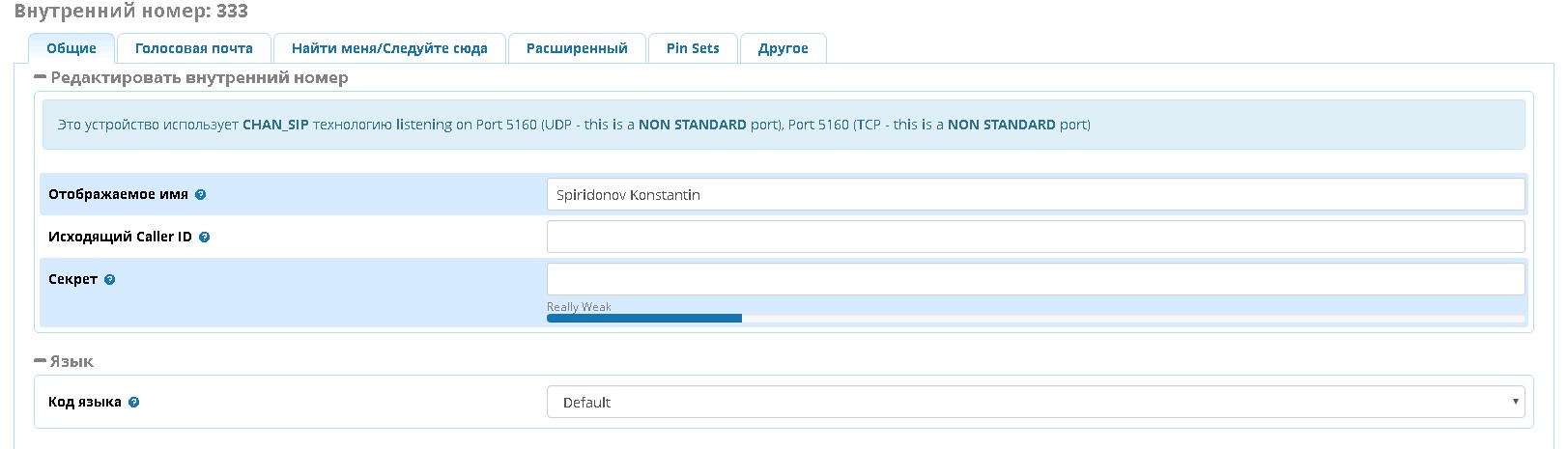

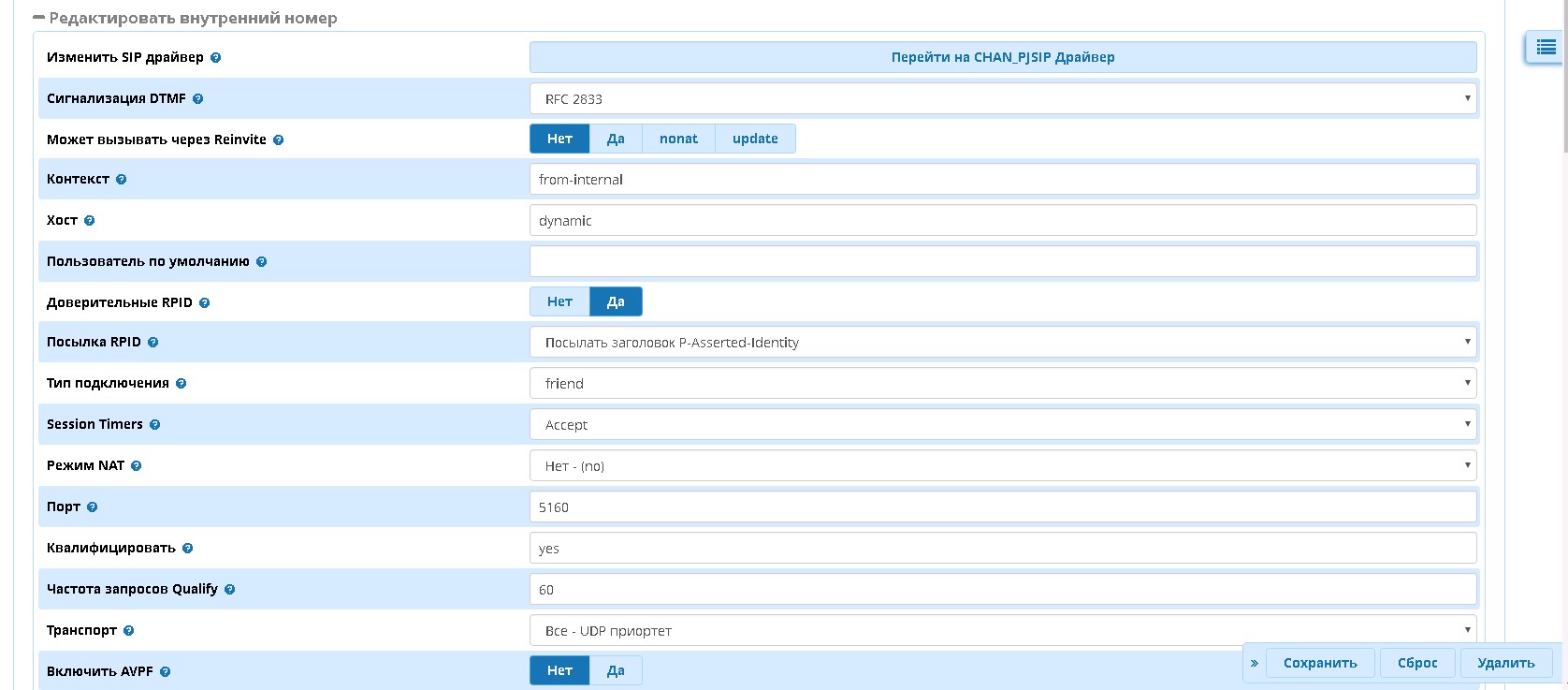

Очень важно заводить номера в FreePBX как SIP



Для того что бы заработал FBL, как утверждают некоторые товарищи, необходим патч на исходники asterisk. Оно возможно и так, так как ранее у меня все работало, но было одно НО – протокол подключения аппаратов Cisco был TCP. На UDP FBL не заработал. Пока меня все устраивает, поэтому на этом все.

Продолжение следует…
