Установка и настройка trap сервера. Обработка трапов в Zabbix

Trap сервер позволяют информировать о состоянии сети – состояния интерфейсов, наличия проблем с ними или попытках подлома оборудования. Так же бывает полезен при разборе полетов. Обработку трапов будет осуществлять Zabbix и сигнализировать о наступлении события

Инсталляция Trap сервера

Небольшое пояснение по демонам, net-snmp имеет в себе несколько демонов, нам нужен только один – snmptrapd, он висит на udp/162 порту и слушает входящие трапы которые посылает сетевое оборудование. Потом, когда он получил данные (SNMP OID) он их передаёт другому демону SNMPTT (TT – значит trap translator, переводчик трапов из цифровых значений (SNMP OID MIB) в слова понятные человеку) на этом его работа заканчивается. SNMPTT переводит SNMP OID MIB в слова понятные человеку и уже переведённые данные пишет в файл /var/log/snmptt/snmptt.log откуда потом Zabbix Server забирает эти данные через свои механизмы и отображает на своём WEB interface.

Настройка

Правим /etc/snmp/snmptrapd.conf

Создадим файл /etc/snmp/cisco.conf со следующим содержимым

Правим файл /etc/snmp/snmptt.ini

После внесения изменений я перезапускаю все демоны

Подключение MIB файлов

Далее необходимо добавить расшифровку OID

Выяснять где хранятся MIB файлы

Просматриваем лог трап сервера и находим OID s, который не поддерживаются. Например, в логе такая запись

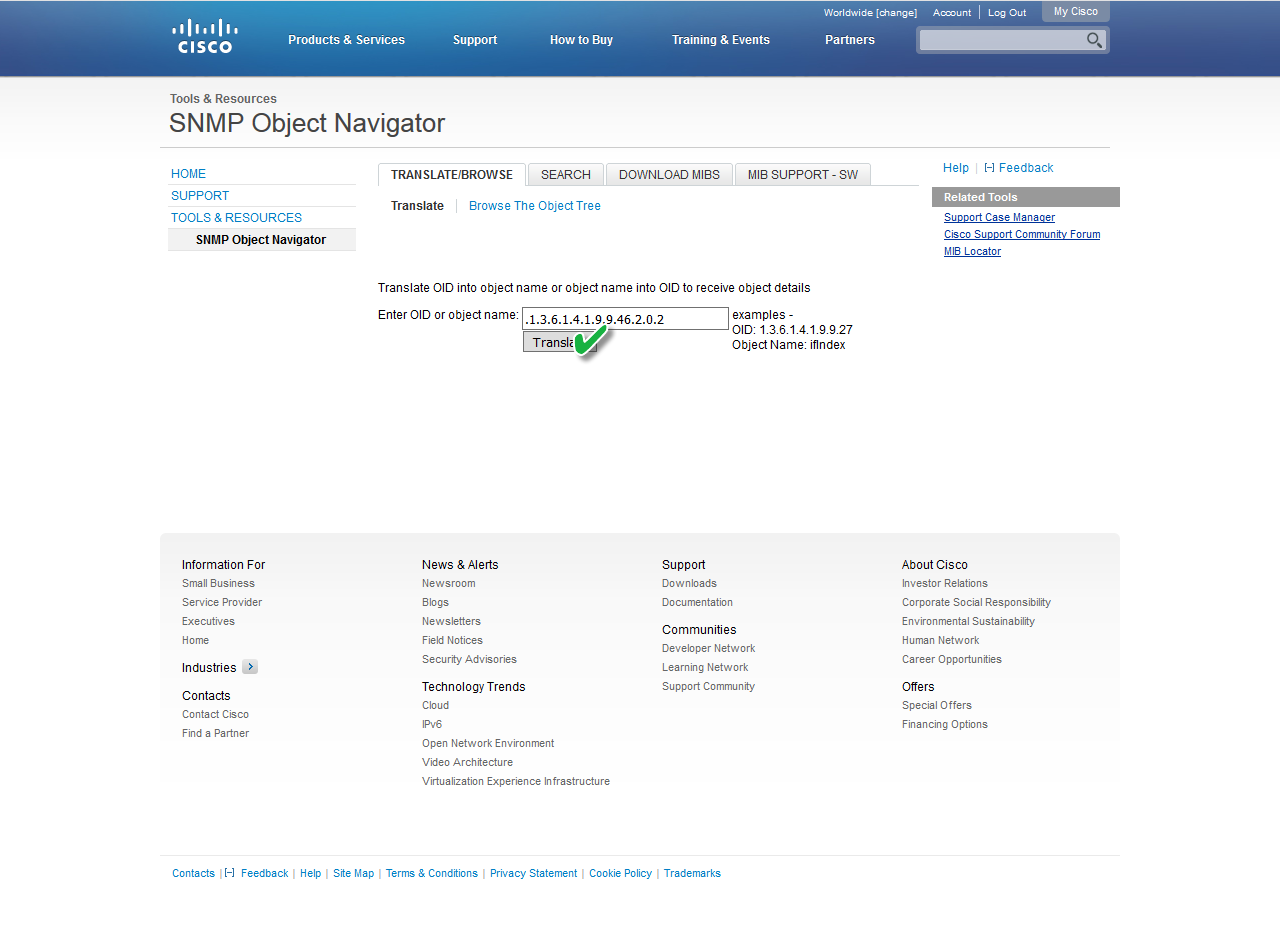

Осуществляем поиск необходимого MIB файла на сайте Cisco.com Можно воспользоваться другим источником или скачать с моего сайта одним архивом.

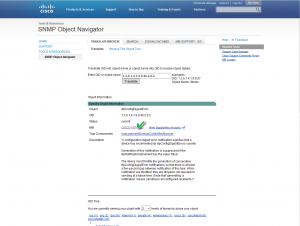

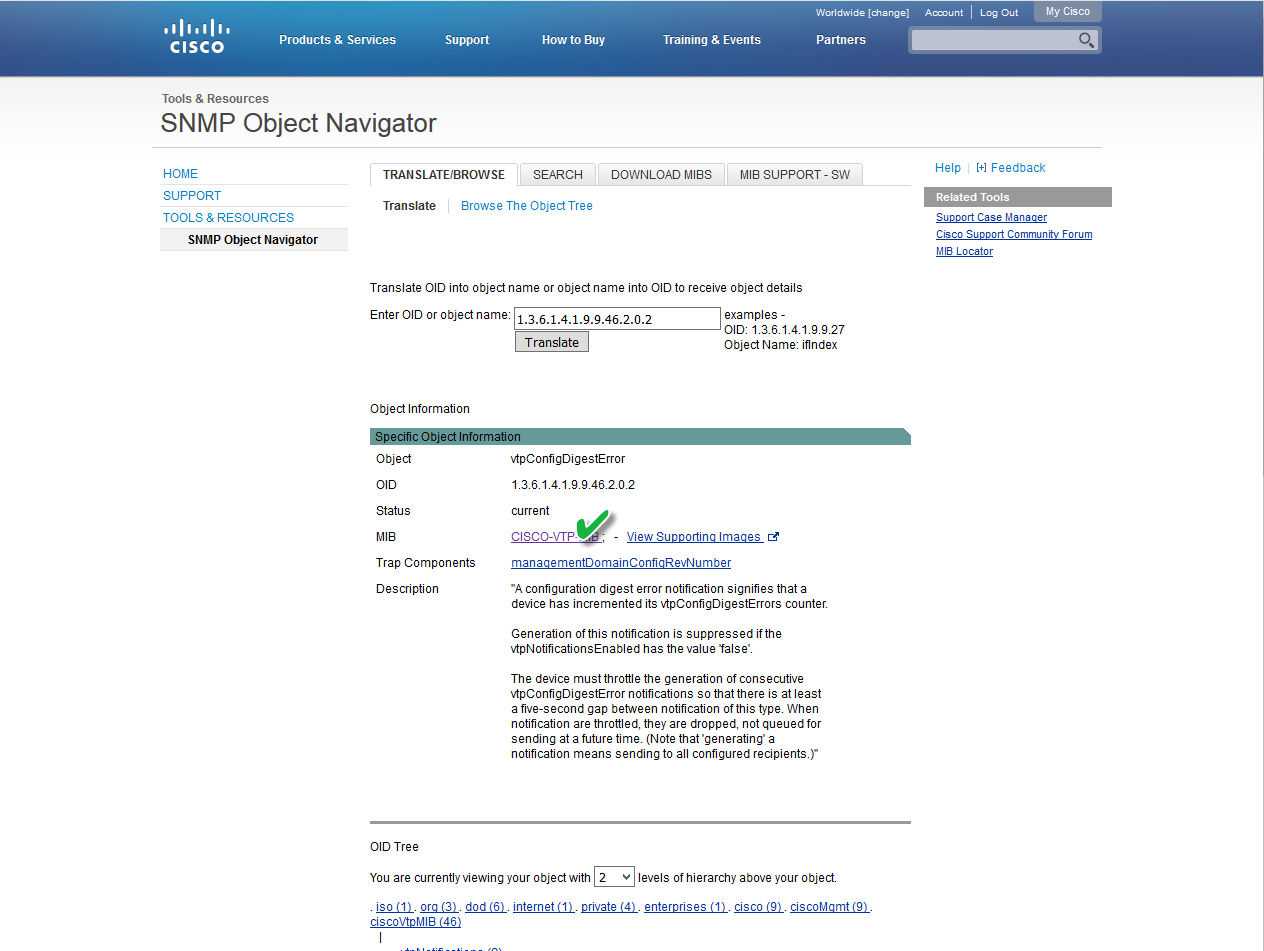

На сайте находим необходимый MIB по данному OID.

Это файл – CISCO-VTP-MIB.

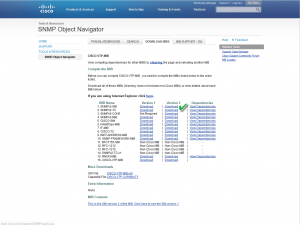

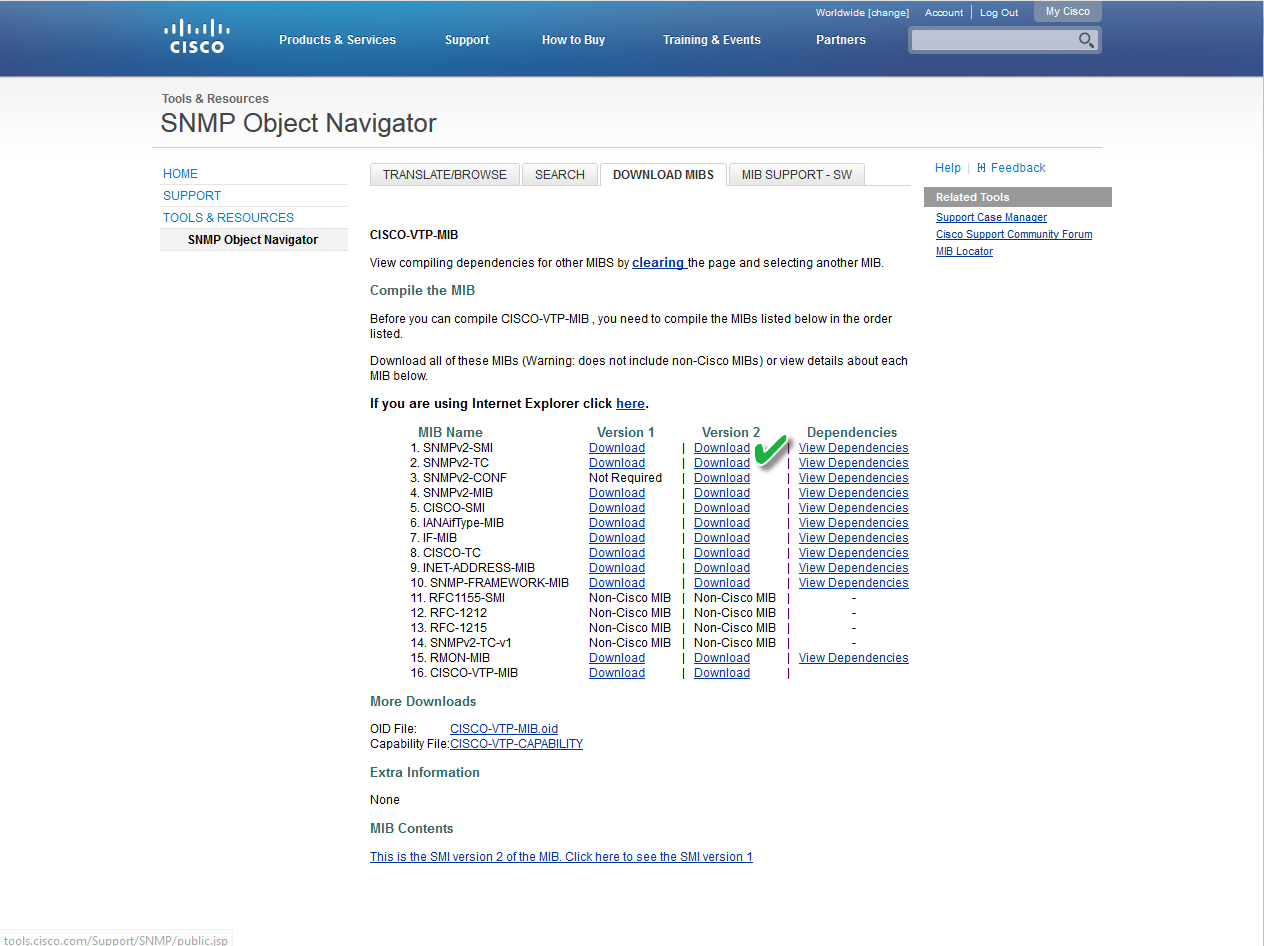

Загружаем все необходимые зависимости из таблицы

Таблица 1

 MIB Name   Version 1   Version 2   Dependencies
1. SNMPv2-SMI Download  | Download  | View Dependencies
2. SNMPv2-TC Download  | Download  | View Dependencies
3. SNMPv2-CONF Not Required  | Download  | View Dependencies
4. SNMPv2-MIB Download  | Download  | View Dependencies
5. CISCO-SMI Download  | Download  | View Dependencies
6. IANAifType-MIB Download  | Download  | View Dependencies
7. IF-MIB Download  | Download  | View Dependencies
8. CISCO-TC Download  | Download  | View Dependencies
9. INET-ADDRESS-MIB Download  | Download  | View Dependencies
10. SNMP-FRAMEWORK-MIB Download  | Download  | View Dependencies
11. RFC1155-SMI Non-Cisco MIB  | Non-Cisco MIB  |
12. RFC-1212 Non-Cisco MIB  | Non-Cisco MIB  |
13. RFC-1215 Non-Cisco MIB  | Non-Cisco MIB  |
14. SNMPv2-TC-v1 Non-Cisco MIB  | Non-Cisco MIB  |
15. RMON-MIB Download  | Download  | View Dependencies
16. CISCO-VTP-MIB Download  | Download  |

Загружаем файлы

Далее необходимо подключить данные файлы в конфигурационный файл – /etc/snmp/cisco.conf, в том же порядке, каком скачивали, следующим способом

Таким образом мы внесли изменения в файл /etc/snmp/cisco.conf , в нём появились секции с описанием цифровых OID SNMP трапов. Отредактируйте этот файл, вставте ZBXTRAP $aA после слова FORMAT (сейчас вам надо вставить ZBXTRAP $aA всего в трёх строчках) например была строка

Стало

Все прикрепленые MIB фалы прописаны в /etc/snmp/cisco.conf. Можно скачать его или добавлять вручную

cisco.conf

Весть каталог /etc/snmp/

snmp

MIB файлы одним архивом для Cisco

MIB файлы для Cisco

По отдельности

CISCO-CONFIG-MAN-MIB

CISCO-ENTITY-ALARM-MIB

CISCO-ERR-DISABLE-MIB

CISCO-GENERAL-TRAPS

CISCO-MEDIA-GATEWAY-MIB

CISCO-PORT-STORM-CONTROL-MIB

CISCO-PRIVATE-VLAN-MIB

CISCO-SMI

CISCO-SYSLOG-MIB

CISCO-TC

CISCO-VTP-MIB

ENTITY-MIB

IANAifType-MIB

IF-MIB

OSPF-MIB

OSPF-TRAP-MIB

RMON-MIB

SNMP-FRAMEWORK-MIB

SNMPv2-CONF

SNMPv2-MIB

BRIDGE-MIB

CISCO-IPSEC-FLOW-MONITOR-MIB

INET-ADDRESS-MIB

RFC1213-MIB

SNMPv2-SMI

SNMPv2-TC

MIB файлы одним архивом для HP

MIB файлы HP

По отдельности

rfc3636 rfc3413a rfc3019 rfc2863 rfc2579 rfc2578 rfc2108 rfc2096-07 rfc2021 rfc2012 rfc2011D10 rfc1850b ianaAFN hpNetSwitch hpicfVgRptr hpicfTC hpicfIpRoute hpicfIpLockdown hpicfIpAddress hpicfGppc hpicfFf hpicfChain hpicfAutz hpAcmxlSystem rfc2674_q rfc2674_p rfc2665 rfc2620 rfc2618 rfc2613 rfc2576 rfc2266 rfc2020 rfc2013 rfc1850 rfc1749 rfc1742 rfc1724 rfc1513 rfc1512 rfc1493 rfc1213 ipx ieee80211 ieee8023lag ieee8021pae ieee802af ianaiprouteprotocol ianaiftype hpVlan hpSwitchStat hpSwitchStack hpSwitchDrivers hpSwitchDma hpSwitchDistributedTrunk hpSwitchConfig hpicfXrrp hpicfVrrp hpicfvg hpicfUsrProf hpicfUsrAuth hpicfUSBPort hpicfUdpForward hpicfUdld hpicfSyslog hpicfStack hpicfSntp hpicfSnmp hpicfSecurity hpicfSavepower hpicfRip hpicfRateLimit hpicfProviderBridge hpicfPoe hpicfPim hpicfOspf hpicfOobm hpicfOid hpicfMld hpicfLinktest hpicfL3MacConfig hpicfJumbo hpicfInstMon hpicfHighAvailability hpicfGenRptr hpicfFtrCo hpicfEtwist hpicfDownload hpicfDot1x hpicfDosFilter hpicfDhcpv6Relay hpicfDhcpSnoop hpicfDcPower hpicfDcFan hpicfConnectionRateFilter hpicfChassis hpicfBridge hpicfBasic hpicfAutorun hpicfAuth hpicfArpProtect hpicf8023Rptr hpHttpMg hpentmib hpAcmxlMemProc hpAcmxlIfExt hpAcmxlBase rfc4022 rfc3636 rfc3413a rfc3019 rfc2863 rfc2579 rfc2578 rfc2108 rfc2096-07 rfc2021 rfc2012 rfc2011D10 rfc1850b ianaAFN hpNetSwitch hpicfVgRptr hpicfTC hpicfIpRoute hpicfIpLockdown hpicfIpAddress hpicfGppc hpicfFf hpicfChain hpicfAutz hpAcmxlSystem

MIB файл контроллера WLC

Cisco WLC MIB можно загрузить на странице Wireless Downloads (только для зарегистрированных заказчиков).

Чтобы загрузить MIB WLC, выполните следующие действия:

  1. На странице Wireless Downloads нажмите Wireless LAN Controller и выберите платформу котроллера, MIB для которой вам требуются.
  2. Появится страница Software Download для контроллеров. На странице представлены все файлы для WLC, включая MIB.
  3. Загрузите стандартные MIB и MIB, характерные для Cisco. Должны быть загружены и содержать MIB следующие два файла. Имена файлов похожи на данные в примере:

Настройка Zabbix на обработку трапов

Необходимо дописать данный материал

Настроим Zabbix на обработку трапов. Для этого включим ее в конфигурационном файле /etc/zabbix/zabbix_server.conf и укажем путь до файлов логов трап сервера

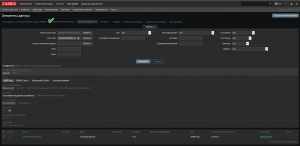

Дополнительная настройка требуется только триггеров, так как в шаблоне Template Net Cisco IOS SNMPv2

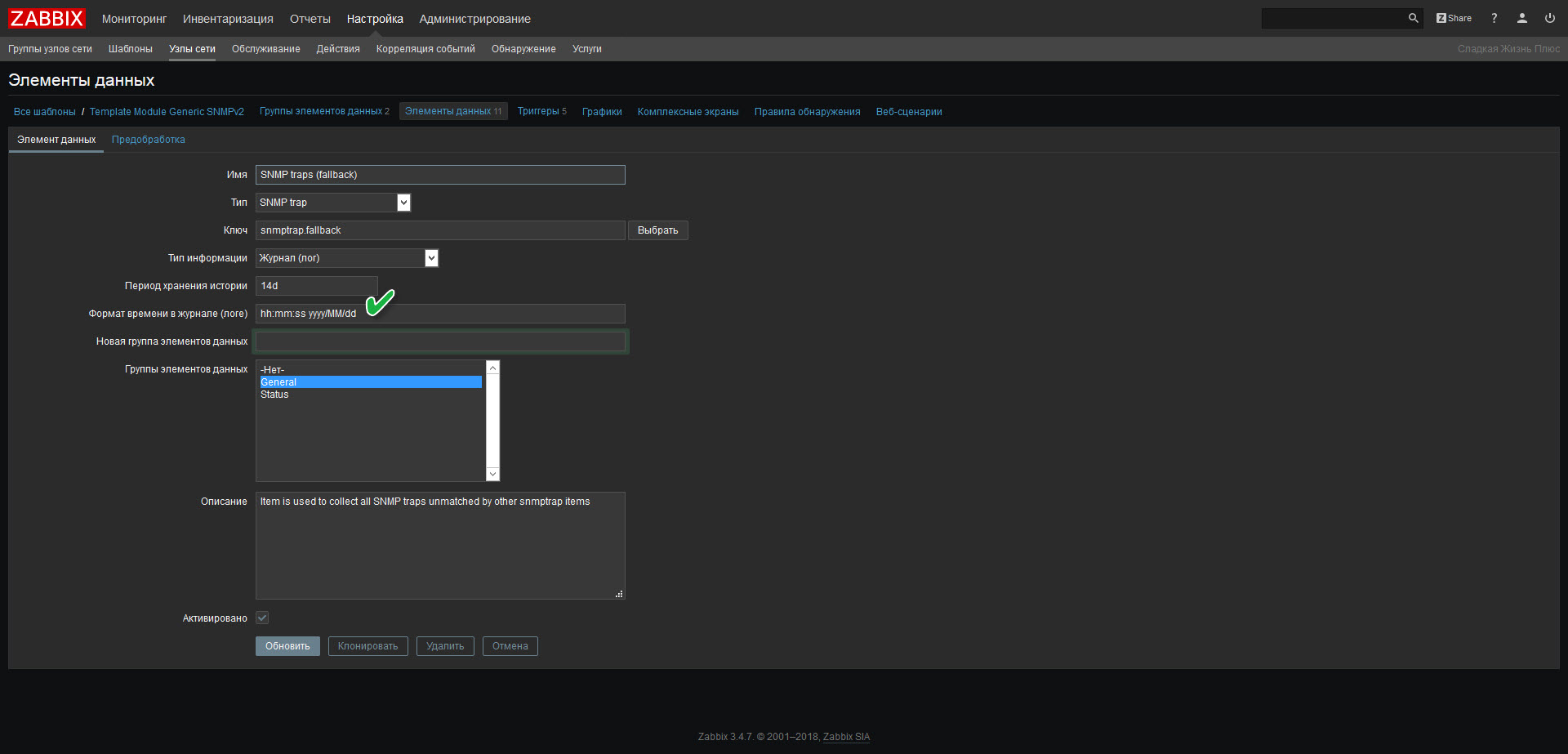

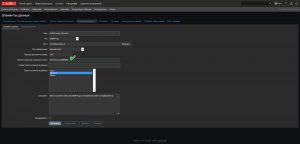

По умолчанию данная настройка принимает все трапы и привязывает их к узлу. В шаблоне необходимо скорректировать дату и привести ее к виду – hh:mm:ss yyyy/MM/dd

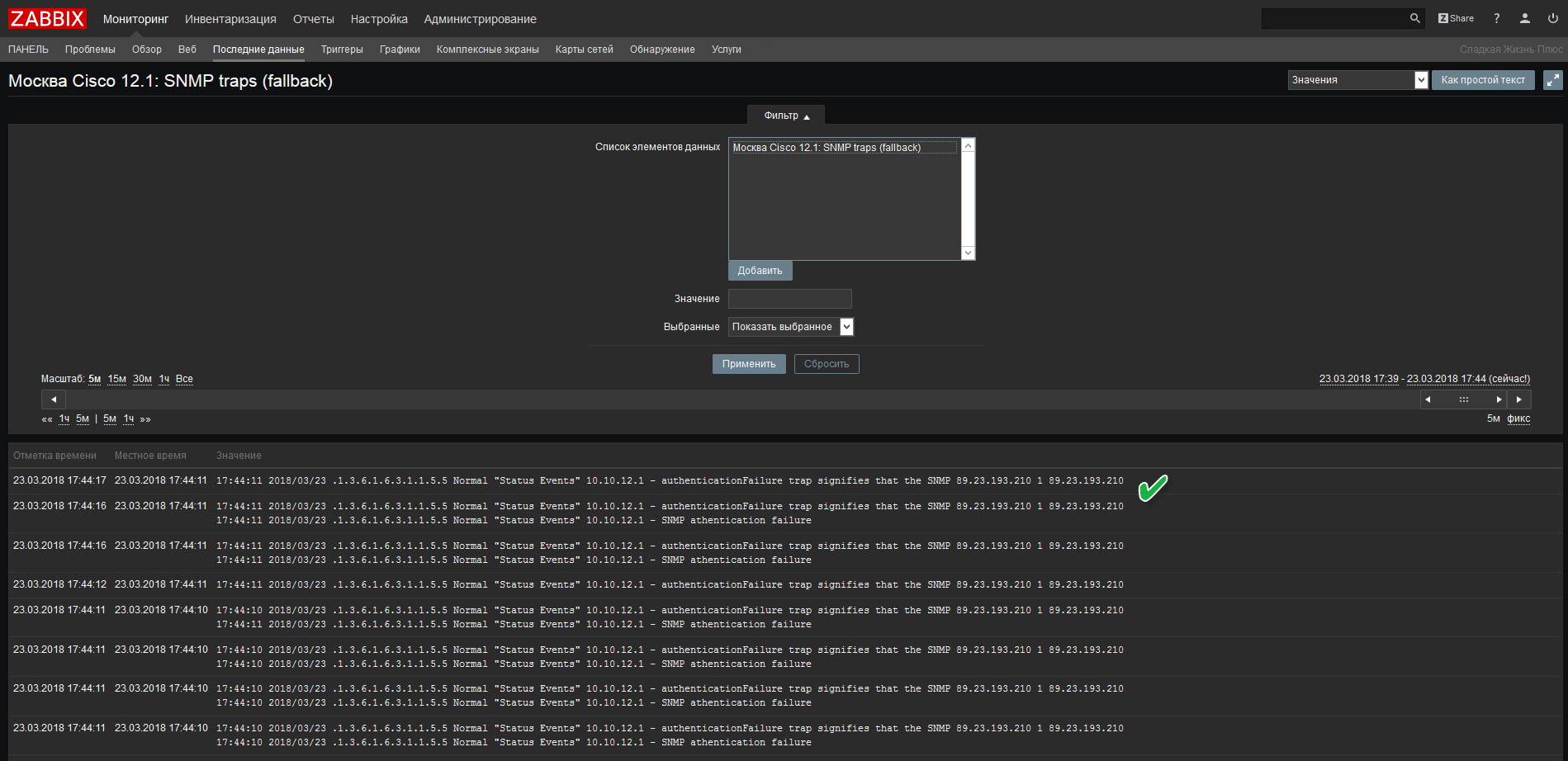

После этих настроек появляются данные в разделе General – SNMP traps (fallback). Данное условия собирается все трапы. Если необходимо ловить конкретные записис, то в скобках указываем искомое значение.

Создание триггера

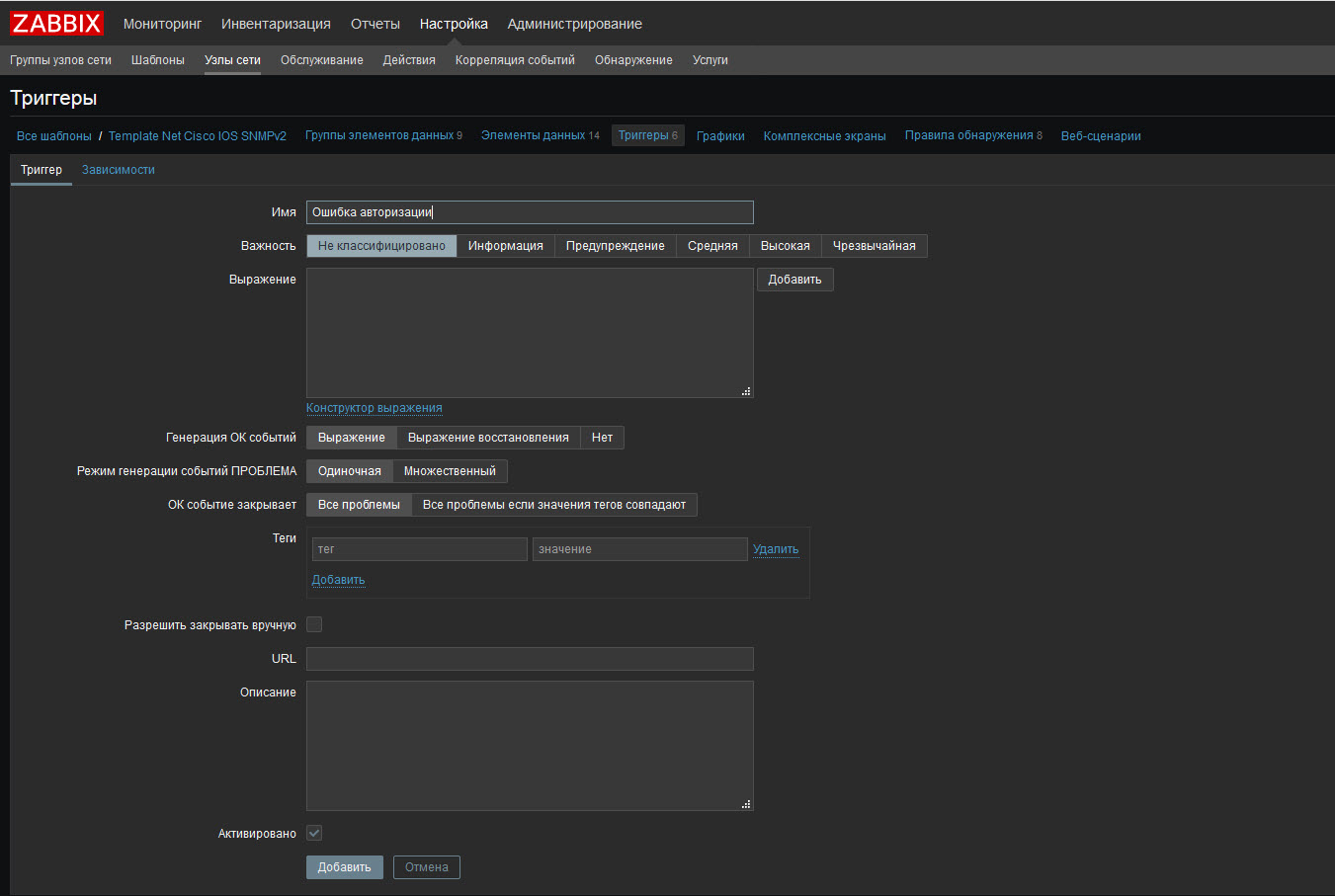

Открываем шаблон Template Net Cisco IOS SNMPv2 и создаем новый триггер

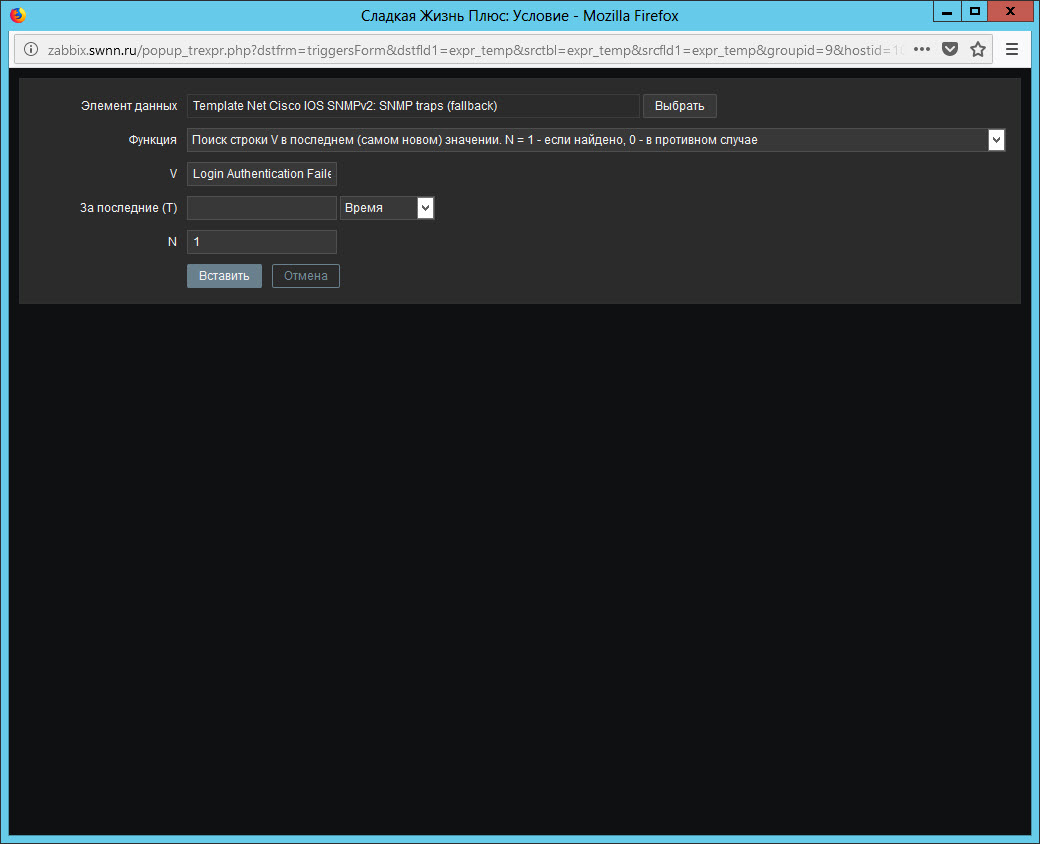

Добавим поиск строки, которую необходимо искать в логе. В данном примере указана ошибка авторизации

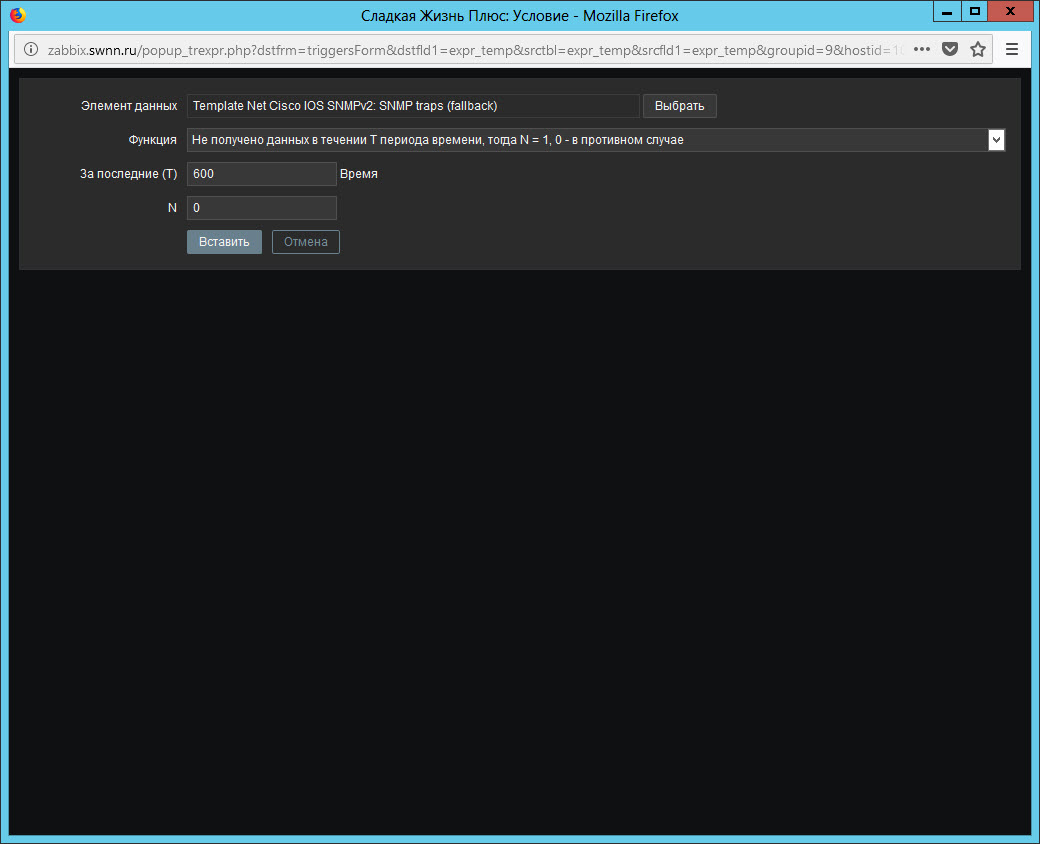

И сброс аварии по прошествии 600 секунд

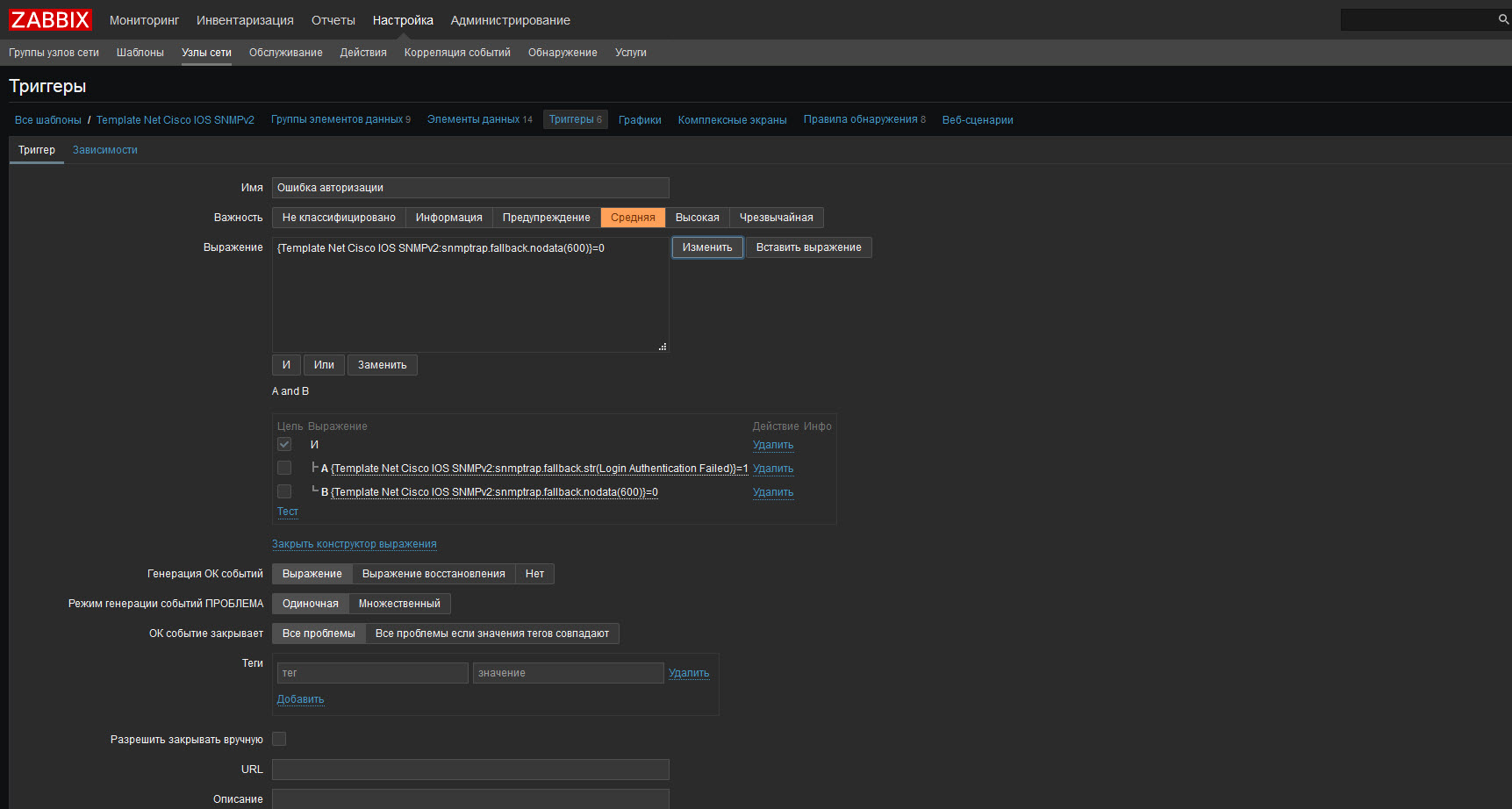

Объединив их оператором AND. Должно получиться примерно следующее

Можно воспользоваться шаблоном zbx_export_templates

Настройка Cisco на отдачу трапов

Можно задать различные трапы, например на загрузку процессора





snmp-server trap-source Vlan1
snmp-server enable traps snmp authentication linkdown linkup coldstart warmstart
snmp-server enable traps vrrp
snmp-server enable traps tty
snmp-server enable traps license
snmp-server enable traps ethernet cfm cc mep-up mep-down cross-connect loop config
snmp-server enable traps ethernet cfm crosscheck mep-missing mep-unknown service-up
snmp-server enable traps flash insertion removal
snmp-server enable traps adslline
snmp-server enable traps adsl2line
snmp-server enable traps vdsl2line
snmp-server enable traps envmon
snmp-server enable traps c3g
snmp-server enable traps isdn call-information
snmp-server enable traps isdn layer2
snmp-server enable traps isdn chan-not-avail
snmp-server enable traps isdn ietf
snmp-server enable traps energywise
snmp-server enable traps cef resource-failure peer-state-change peer-fib-state-change inconsistency
snmp-server enable traps aaa_server
snmp-server enable traps atm subif
snmp-server enable traps memory bufferpeak
snmp-server enable traps config-copy
snmp-server enable traps config
snmp-server enable traps config-ctid
snmp-server enable traps entity
snmp-server enable traps fru-ctrl
snmp-server enable traps resource-policy
snmp-server enable traps event-manager
snmp-server enable traps hsrp
snmp-server enable traps ipmulticast
snmp-server enable traps msdp
snmp-server enable traps mvpn
snmp-server enable traps cpu threshold
snmp-server enable traps ipsla
snmp-server enable traps syslog
snmp-server enable traps l2tun session
snmp-server enable traps l2tun pseudowire status
snmp-server enable traps vtp
snmp-server enable traps pw vc
snmp-server enable traps firewall serverstatus
snmp-server enable traps nhrp nhs
snmp-server enable traps nhrp nhc
snmp-server enable traps nhrp nhp
snmp-server enable traps nhrp quota-exceeded
snmp-server enable traps isakmp policy add
snmp-server enable traps isakmp policy delete
snmp-server enable traps isakmp tunnel start
snmp-server enable traps isakmp tunnel stop
snmp-server enable traps ipsec cryptomap add
snmp-server enable traps ipsec cryptomap delete
snmp-server enable traps ipsec cryptomap attach
snmp-server enable traps ipsec cryptomap detach
snmp-server enable traps ipsec tunnel start
snmp-server enable traps ipsec tunnel stop
snmp-server enable traps ipsec too-many-sas
snmp-server host 192.168.1.251 informs version ВАШ_COMMUNITY
snmp-server host 192.168.1.251 version 2c ВАШ_COMMUNITY
